מהו הגודל הסטנדרטי של שקע החשמל DC?

השקע מתח DC סטנדרטיגודל מתייחס לממדים ולמפרטים הנפוצים המשמשים עבור מחברי מתח DC על פני מכשירים ומערכות אלקטרוניות שונות. במדריך מקיף זה, נתעמק בגדלים הסטנדרטיים, התצורות, היישומים והשיקולים הקשורים לשקעי מתח DC.

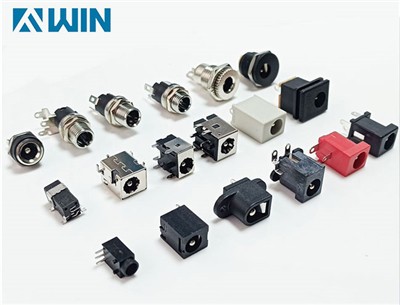

1. גדלים ותצורות סטנדרטיים:

הגדלים הסטנדרטיים הנפוצים ביותר עבור שקעי מתח DC הם 2.1 מ"מ ו-2.5 מ"מ, בהתייחס לקוטר הפנימי של המחבר.

הקוטר החיצוני של המחבר נע בדרך כלל בין 5.5 מ"מ ל-6.5 מ"מ, תלוי בעיצוב וביצרן הספציפיים.

שקעי מתח DC זמינים בתצורות שונות, כולל תושבת PCB, תושבת לוח ותליית כבל, כדי להתאים לדרישות התקנה שונות.

2. יישומים:

שקעי מתח DC נמצאים בשימוש נרחב במכשירים ומערכות אלקטרוניות לאספקת קלט מתח DC, כגון מחשבים ניידים, נתבים, מודמים, טלוויזיות, מסכים, תאורת LED וציוד שמע/וידאו.

הם נמצאים בדרך כלל גם במתאמי מתח, מטענים והתקנים המופעלים על ידי סוללות, המשמשים כממשק בין מקור הכוח להתקן.

3. שיקולים לבחירה:

דירוג מתח וזרם: יש לבחור שקעי מתח DC על סמך דירוגי המתח והזרם שלהם כדי להבטיח תאימות לאספקת החשמל ולדרישות ההתקן.

קוטביות: שקעי מתח DC זמינים בתצורות מרכז חיוביות ומרכז שליליות, וחשוב להתאים את הקוטביות לדרישות המכשיר כדי למנוע נזק.

עמידות מכנית: שקול את העמידות המכנית של שקע החשמל DC, כולל גורמים כגון מחזורי החדרה, התנגדות למגע וחוסן כדי להבטיח ביצועים אמינים לאורך זמן.

סוג הרכבה: בחר את סוג ההרכבה המתאים (תושבת PCB, תושבת לוח או תושבת כבל) בהתבסס על דרישות ההתקנה והמקום הפנוי בהתקן או במערכת.

סוג מחבר: קבע אם נדרש מחבר ישר או ישר זווית בהתבסס על אילוצי הפריסה והעיצוב של ההתקן או המערכת.

4. תאימות והחלפה:

למרות הגדלים הסטנדרטיים, חיוני לאמת תאימות והחלפה בין שקעי מתח DC ומתאמי מתח או כבלים כדי להבטיח פונקציונליות תקינה.

חלק מהיצרנים עשויים לסטות מעט מהגדלים או המפרטים הסטנדרטיים, לכן מומלץ לעיין בגיליונות הנתונים והמפרטים שסופקו על ידי היצרן.

5. יתרונות וגמישות:

שקעי מתח DC סטנדרטיים מציעים יתרונות במונחים של תאימות, זמינות וקלות אינטגרציה על פני מגוון רחב של מכשירים ומערכות אלקטרוניות.

הממדים והתצורות הסטנדרטיים שלהם מקלים על יכולת פעולה הדדית ומפשטים את תהליך התכנון והייצור עבור יצרני OEM ויצרני אלקטרוניקה.

6. מגמות והתפתחויות עתידיות:

עם התקדמות בטכנולוגיות אספקת חשמל, כגון USB Power Delivery (USB-PD) ו-USB Type-C, יש מגמה גוברת של מחברי חשמל אוניברסליים שיכולים לספק רמות הספק גבוהות יותר ולתמוך בזרימת חשמל דו-כיוונית.

עם זאת, שקעי מתח DC סטנדרטיים ימשיכו למלא תפקיד משמעותי ביישומים רבים שבהם יש לעמוד בדרישות מתח וזרם ספציפיות באופן מהימן ויעיל.

לסיכום, גודל שקע החשמל הסטנדרטי של DC, בדרך כלל 2.1 מ"מ או 2.5 מ"מ, הוא רכיב הנמצא בכל מקום בשימוש בהתקנים ומערכות אלקטרוניות שונות לאספקת קלט מתח DC. הבנת המפרטים, השיקולים והיישומים הקשורים לשקעי מתח DC חיונית לבחירה נכונה ושילוב בעיצובים אלקטרוניים.
